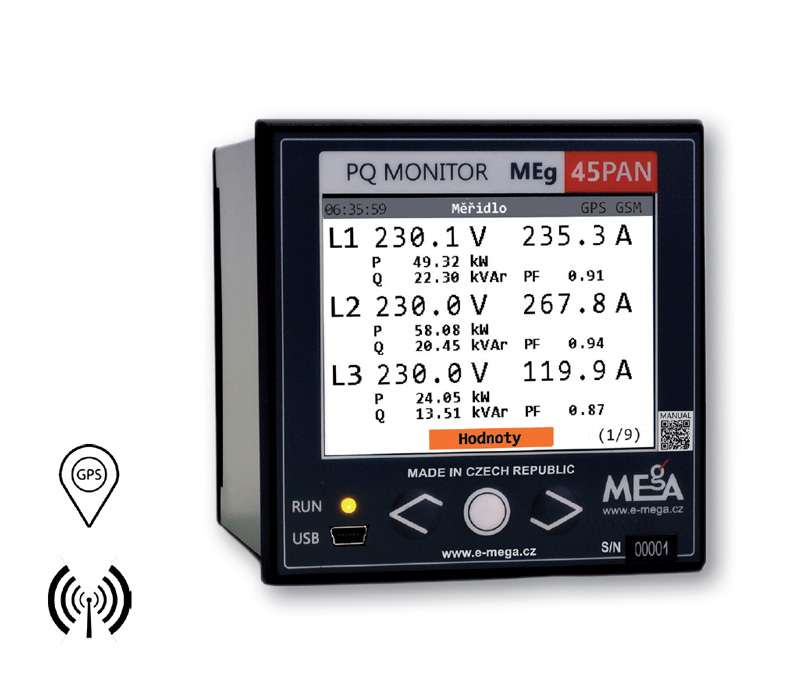

Panelový univerzální monitor
MEg45PAN
Měření elektrických veličin, spotřeby energie a kvality napětí v NN sítích. MEg45PAN sleduje tři napětí a tři proudy, zobrazuje hodnoty přímo na displeji a umožňuje jejich dlouhodobý záznam i dálkové vyčítání.
- Měření, elektroměr a analýza kvality v jednom přístroji
- Záznam poruchových dějů včetně průběhu před událostí
- Dálkové vyčítání a parametrizace
Co MEg45PAN umožňuje
Provoz a energie
Průběžně měří elektrické veličiny a zaznamenává jejich vývoj. Energie vyhodnocuje ve čtyřech kvadrantech, souhrnně i po jednotlivých fázích.
Kvalita napětí a události
Vyhodnocuje parametry kvality napětí včetně harmonických a meziharmonických. Při napěťových a proudových událostech ukládá také oscilografické záznamy s průběhem před vznikem události.
Začlenění do systému
Umožňuje vzdálené nastavení a přenos dat do nadřazených systémů. Místní obsluha využívá displej a USB; pro dálkovou komunikaci jsou k dispozici RS485 a Ethernet, volitelně GSM.
Základní technické údaje
| Měřené vstupy | 3 napětí a 3 proudy; proudové měření je nepřímé. |
|---|---|
| Kvalita napětí | Metody třídy A podle ČSN EN 61000-4-30, ed. 3; přesnosti jednotlivých parametrů třídy A nebo S. |
| Harmonické a meziharmonické | Do 125. řádu při vyhodnocování kvality napětí. |
| Proudové vstupy | Podle provedení: 1 A / 5 A nebo nízkovýkonové snímače 225 / 150 / 22,5 mV. Speciální provedení pro snímače AMOSm. |
| Komunikační rozhraní | USB, RS485 a Ethernet; GSM volitelně. |
| Komunikační protokoly | MODBUS RTU, MODBUS TCP, ČSN EN 60870-5-104 a DLMS/COSEM. |

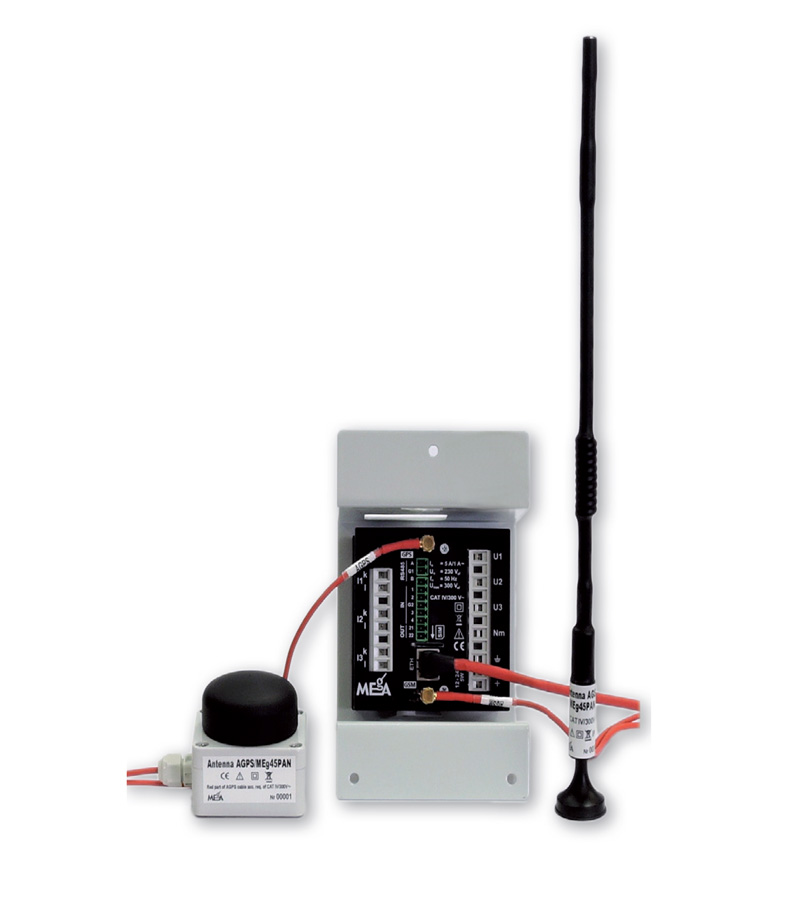

| Časová synchronizace | Volitelný modul GPS. |
| Signálové vstupy a výstupy | 4 galvanicky oddělené dvoustavové vstupy a 1 kontrolovaný reléový výstup. |
| Napájení | Z měřených napětí nebo pomocné napájení 10–30 V DC. Superkapacitory pro překlenutí krátkých přerušení napájení. |

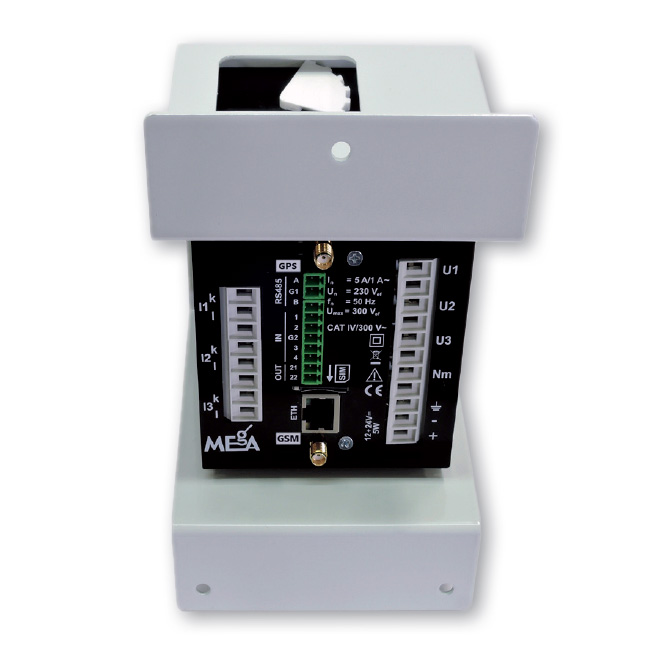

| Montáž a rozměry | Panelové provedení; těleso 90 × 90 × 90 mm, čelní rámeček 96 × 96 mm. |
Konkrétní provedení proudových vstupů a volitelnou výbavu upřesníme při poptávce. Úplné parametry a podmínky použití najdete v uživatelském návodu.
Dokumentace a software
Potřebujete upřesnit provedení MEg45PAN?
Kontaktujte nás pro výběr proudových vstupů, komunikační výbavy a vhodného zapojení.
